Gewindenormen und -größen

Bei Gewinden kann man schnell verwechselt werden, ob das eine zum anderen passt. Kurz gesagt: Es gibt unterschiedliche Standards für die Größenbezeichnung.

Bei der Auswahl von Druckluftschläuchen und -armaturen ist auf die richtige Abstimmung der männlichen und weiblichen Größen zu achten, um einen sicheren und effektiven Sitz zu gewährleisten.

Der Größenunterschied wirkt sich auf die Durchflusskapazität und Festigkeit der Verbindung aus, was für Lackierprozesse und andere Druckluftanwendungen von entscheidender Bedeutung ist.

Was ist BSP?
(British Standard Pipe) Ein britischer Standard, der sowohl konische (BSPT) als auch parallele (BSPP) Gewindetypen umfasst.

BSP-Gewinde werden in vielen Ländern der Welt verwendet, insbesondere in Europa und den ehemaligen britischen Kolonien. Es handelt sich um einen Gewindestandard, bei dem die Abdichtung durch den Kontakt der Gewinde erreicht wird.

Zum Beispiel G 1/4

Das heisst:

G 1/4: Die Größe des Gewindes, wobei „G“ für „Gewinde“ steht und 1/4 den Durchmesser des Gewindes in Zoll angibt.

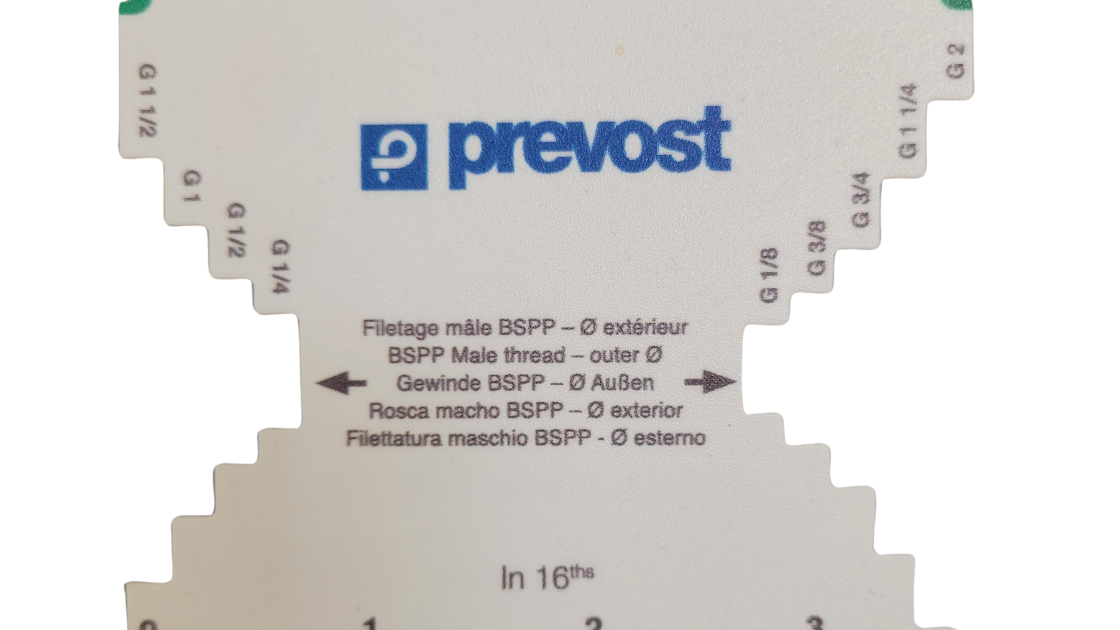

Außengewinde (Außengewinde)

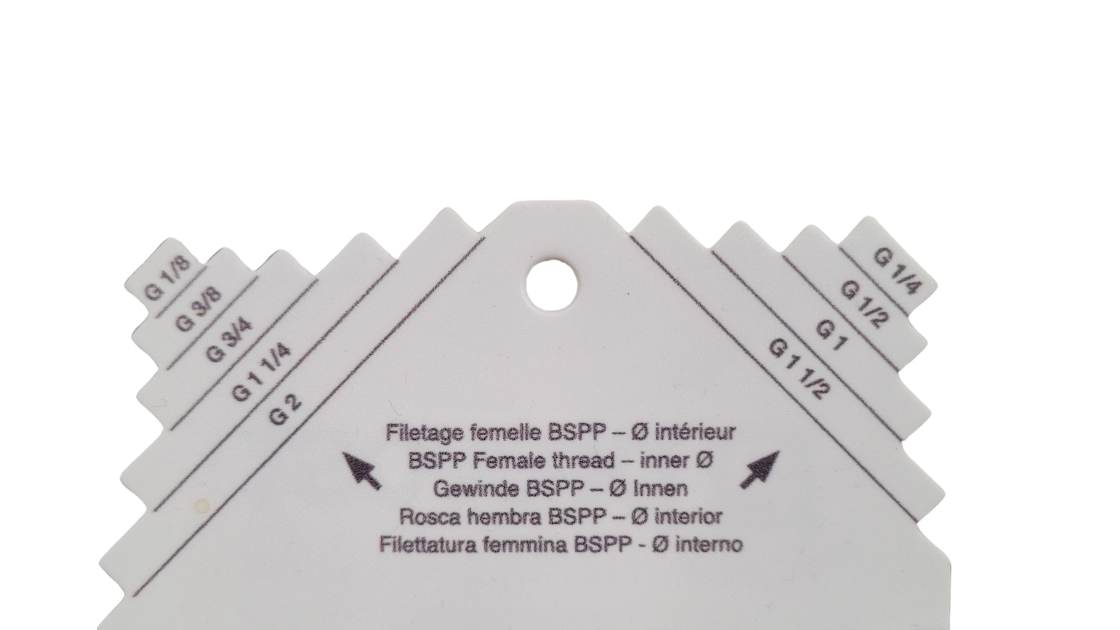

Innengewinde (Innengewinde)

Reihenfolge der Gewindegrößen (von der kleinsten zur größten):

G 1/8
G 1/4
G 3/8
G 1/2
G 3/4
G 1
G 1 1/4
G 1 1/2
G 2

Was ist ISO?

Internationale Organisation für Normung. ISO-Gewindenormen sind international und werden weltweit in verschiedenen Branchen und Anwendungen eingesetzt, die präzise und zuverlässige Gewindeverbindungen erfordern.

Hierzu zählen beispielsweise M-Gewinde (metrisches Gewinde) und weitere ISO-Normen.

Zum Beispiel M10x1, M12x1,5

Das heisst:

M10x1, M12x1,5: Metrische Gewindegrößen, wobei „M“ für „metrisch“ steht, gefolgt vom Durchmesser des Gewindes in Millimetern und der Gewindesteigung in Millimetern.

Was ist UNF/UNC?

(Einheitliches nationales Fein/Grob-Maß). Diese Normen werden hauptsächlich in den Vereinigten Staaten verwendet und sind Teil der amerikanischen nationalen Normen für Gewindearten.

Sie umfassen sowohl metrische Feingewinde (UNF) als auch Grobgewinde (UNC). Die Begriffe „grob“ und „fein“ beziehen sich im Zusammenhang mit Gewinden auf die unterschiedliche Gewindesteigung, die sich auf die Anzahl der Gewindegänge pro Zoll auswirkt. Zoll (TPI – Threads Per Inch – Gewinde pro Zoll).

UNC (grob): Grobgewinde haben weniger Gewindegänge pro Zoll. Zoll im Vergleich zu Feingewinden. Dadurch ist der Abstand zwischen den einzelnen Gewindegängen größer, was das Zusammenschrauben eines Gewindes schneller macht. Beispielsweise hat ein 1/4-Zoll-UNC-Grobgewinde 20 Gewindegänge pro Zoll.

UNF (Fein): Feingewinde haben mehr Gewindegänge pro Zoll. Zoll, was bedeutet, dass der Abstand zwischen den einzelnen Gewinden kleiner ist. Dadurch werden feine Gewinde präziser und die Verbindung wird fester, das Verschrauben kann jedoch auch länger dauern.

Beispielsweise hat ein 1/4" UNF-Feingewinde 28 Gewindegänge pro Zoll.

UNC-Auflistung: Zum Beispiel 1/4-20 UNC
Das heisst:

1/4: Der Durchmesser des Gewindes in Zoll. In diesem Fall ist es 1/4 Zoll.
20: Anzahl der Threads pro Zoll (Gewindesteigung). Hier sind es jeweils 20 Threads. Leer.

Vergleich der Normen

Jeder Gewindestandard (BSP, ISO und UNF/UNC) hat je nach geografischem Standort, Branchenanforderungen und Anwendungen seine eigenen einzigartigen Eigenschaften und Einsatzbereiche. Um die Kompatibilität und Zuverlässigkeit der Verbindungen sicherzustellen, ist es wichtig, den richtigen Gewindestandard entsprechend Ihren spezifischen Anforderungen auszuwählen.
